污水池加盖,即在露天的污水池上方用材料将其覆盖并完全密封,使污水池中产生的废臭气体密闭在一个空间内。常见的加盖密封材料有阳光板,玻璃钢,反吊膜等,覆盖材料不同,密封性能,使用寿命也不一样。现在较常见的是以膜结构的形式进行污水池加盖,主要就是利用膜结构抗晒,不易氧化,耐用等特点。
常见污水池加盖形式对比表

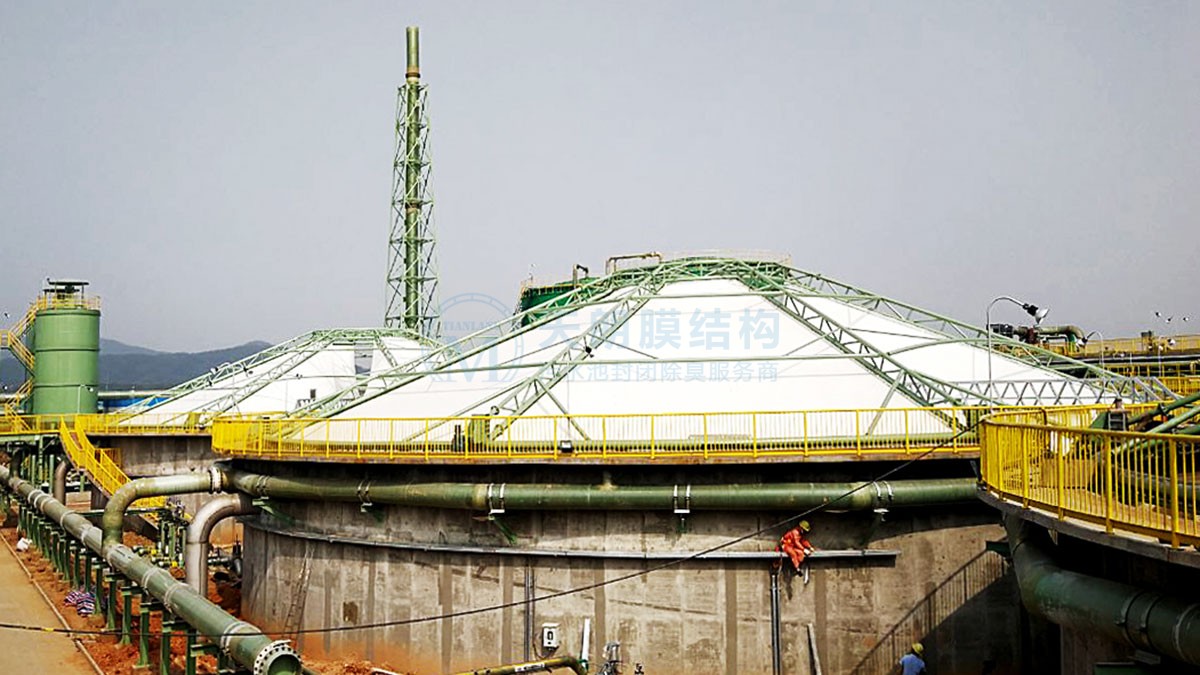

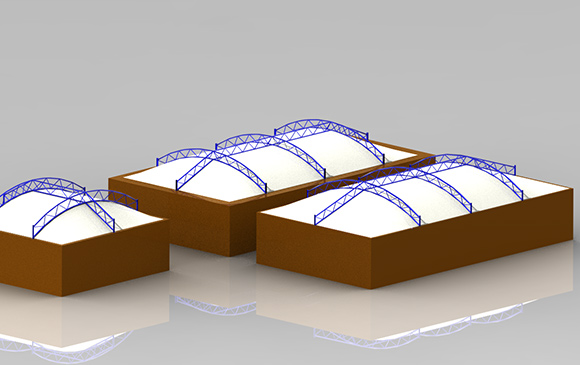

钢架反吊膜是专门用于污水池加盖密闭的一种膜结构形式,它由钢结构、膜结构以及安装辅件组成。采用了抗腐蚀能力很强的氟碳纤膜把废气罩住,钢结构在外部起到支撑的作用,将膜结构吊起,膜材在下部接触污水池废气,钢结构在外部不与废气接触,这样既发挥了氟碳纤膜的抗腐蚀性能,又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题,因而钢结构可以按普通建筑钢结构的防腐等级考虑进行设计,具有50年的使用寿命,发挥了钢结构的性能,实现了结构骨架与覆盖材料的完好结合。
随动式钢架反吊膜是专门针对设有周边传动刮泥机的圆形污水池(如沉淀池)而设计的一种具备机械传动的膜加盖除臭体系。罩体由高强度钢结构和抗拉伸强度极强的膜材组成,罩体下方的主动轮和从动轮置于池体周边轨道板上,减速机控制罩体主动轮与与刮泥机主动轮同步运行。同时,刮泥机桥架置于密封后的罩体外侧,避免了封闭后的池内腐蚀性气体对刮泥机及桥架的腐蚀。

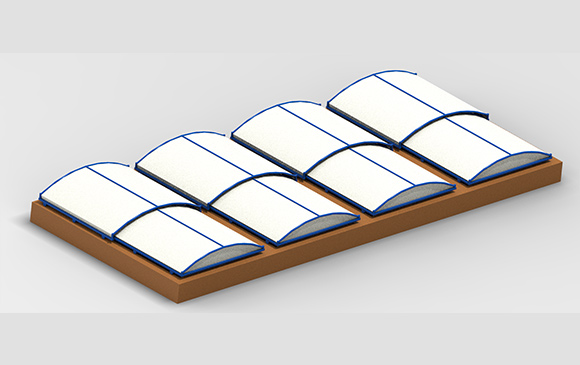

滑动式反吊膜结构一般以钢架反吊膜为基础,分为多组膜结构密封罩体组成,由活动框架支撑,内部反向吊装膜材料密封,可随意叠放在任意一组上面(小盖体、大盖体交错分布,小的盖体可以从大的盖体膜材下方通过不会相碰或受到阻碍)满足了罩体可移动的需求。

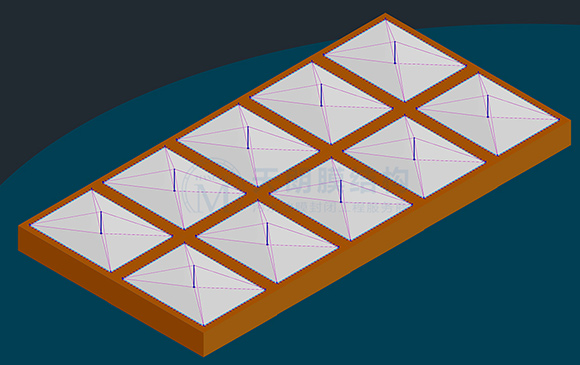

悬索反吊膜是利用单层膜材将污水池直接封闭的一种加盖形式。膜体通过钢构连接件锚固在周边池壁上,再利用悬索、悬杆可调压力将膜面中心压低,呈漏斗状,悬杆底部留排水孔,利用法兰与主体膜连接,形成稳定的受力结构。另,悬索反吊膜结构中央悬杆下压深度可调(具体根据现场情况确定),起到压缩池内空间,减小气量的作用。

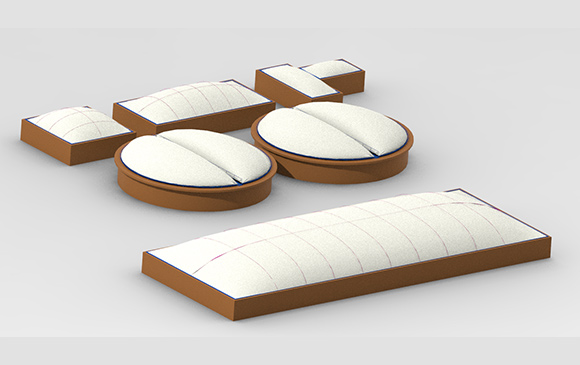

污水池双膜密封罩是污水池上加盖的一个气囊,它由上下两层氟碳纤维膜焊接而成,通过周边与污水池池壁锚固,形成一个稳定的受力结构,起到污水池内恶臭气体密闭的效果,结构形式如图。
工期缩短50%
适用于对工期要求较高的项目
密封空间压缩80%以上
风量变小,后期除臭成本降低50%以上
抗雪压能力强
可抵抗200kg/㎡的雪压
序号 | 结构 / 项次 | 悬索反吊膜 | 钢架反吊膜 | 无骨架密封罩 |
1 | 工程造价 | 造价稍低 | 膜材自重轻,较少用钢量,造价适中 | 零用钢量,造价低 |
2 | 施工难度 | 一般 | 较简单,70%工程量在加工厂完成,现场工作量小 | 简单,90%工程量在加工厂完成,现场安装固定调试 |
3 | 工期 | 一般 | 一般 | 短 |
4 | 密封性 | 差 | 膜材一体成型,密封效果好 | 膜材一体成型,密封效果好 |
5 | 抗腐蚀性 | 因自身会积水,需在膜面上开孔排水,会有气体排出,抗腐蚀性一般 | 膜材反吊,用膜材料将钢结构与腐蚀性气体隔开,抗腐蚀性强 | 零用钢量,从根本上杜绝腐蚀问题 |
6 | 后期维护成本 | 维护成本较低 | 维护成本低 | 不存在防腐问题,控制系统自动运行,无维护成本 |
7 | 使用寿命 | ≥15年 | 钢结构≥50年 | ≥15年 |
膜结构≥15年 | ||||
8 | 美观度 | 差 | 造型美观,自洁性能好 | 造型美观,自洁性能好 |
9 | 透光性 | 透光性好 | 透光性好 | 透光性好 |
10 | 适用跨度 | ≤20米 | ≤50米 | 无限制 |
11 | 建筑高度 | 有局限性 | 有局限性 | 不受影响 |
12 | 积水量 | 大 | 无 | 无 |
13 | 膜材撕裂风险 | 高 | 无 | 无 |
